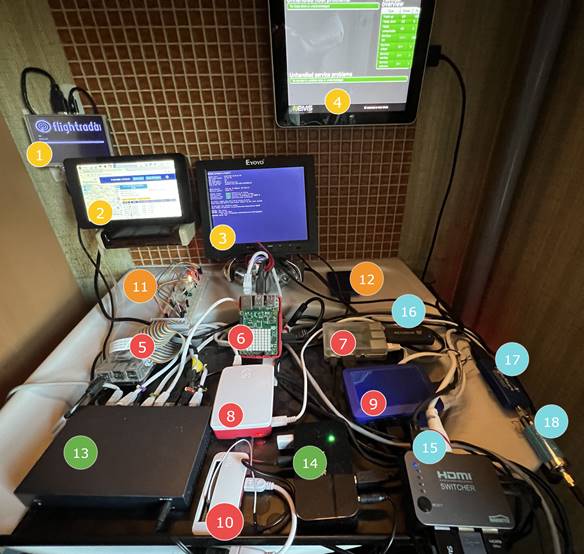

Raspberry pi opstelling: Overzicht

· Displays 1-4

1. Control display van 7

2. App display van 9, Piaware

3. Control display van 9

4. App display van 8, Nems

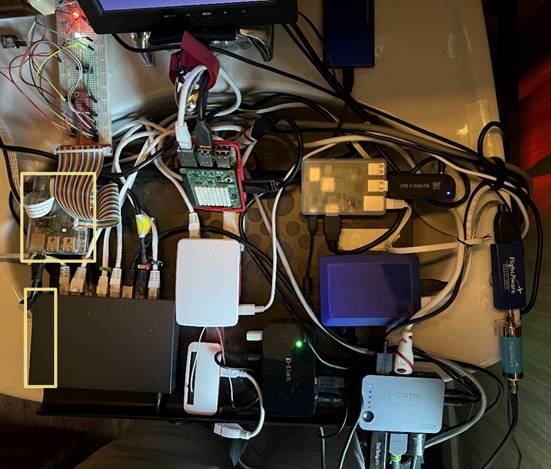

· Computers 5-10

5. Raspberry pi 2 : Website met LAMP (Linux, Apache, myDB, Php)

6. Raspberry pi 4 : Tests, Sense hat, MariaDB, SQL, SQLite

7. Raspberry pi 3 : Flight tracker voor Flightradar24, Stockholm, Sweden

8. Raspberry pi 4 : Monitor all computers, Nems

9. Raspberry pi 3 : Flight tracker voor FlightAware, Houston, Texas, USA

10.Raspberry pi zero : FM emittor 86 Mhz

· Andere apparaten 11-18

11.Digital in/out testboard aan 5. Raspberry pi 2

12.SSD met Raspberry pi OS (Linux Debian distribution voor 6. Raspberry pi 4)

13.Internet via switch

14.USB hub (10.Raspberry pi zero)

15.HDMI switch (display switch)

16.RTL-SDR (antenna-computer interface voor 7. Raspberry pi 3)

17.RTL-SDR (antenna-computer interface voor 9. Raspberry pi 3)

18.1090 MHz band filter voor 17.RTL-SDR

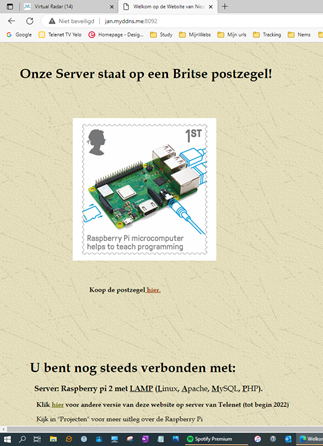

1. Server voor website

· Raspberry pi 2 en Internet via switch

· Ook aangesloten op Digital in/out testboard

· Raspberry pi OS met ‘LAMP’ :

· Linux

· Apache2 : Internet interface met OS

· MySQL : DB software

· PHP : server-side verwerking van Internet coding

· Gebruik:

· Website : ‘jan.redirectme.net:8092’

· Demo van led’s en switches via software

· Internetprogramma zet led’s aan/uit

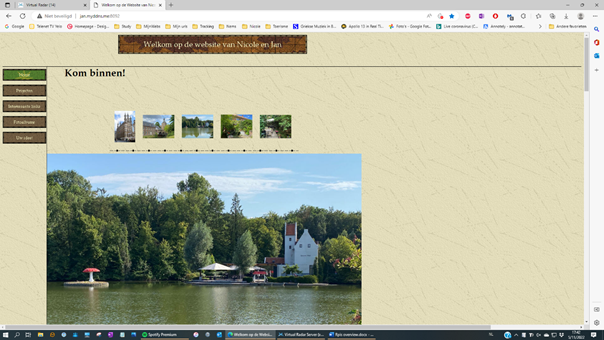

jan.redirectme.net:8092

2. Testsysteem

· Raspberry pi 4 en Internet via switch

· Boot via SSD

· bevat Sense Hat : an add-on board that gives your Raspberry Pi an array of sensing capabilities.
The on-board sensors allow you to monitor pressure, humidity, temperature, colour, orientation, and movement

· Raspberry Pi OS (Debian 11 (codename bullseye ))

· MariaDB (SQL) en SQLite

· Scratch 3

· Ook Windows 11 ARM

3. Flightradar24

· Raspberry pi 3 en Internet via switch

· RTL-SDR 1090 Mhz dongle (computer based radio scanner)

· Kleine antenne

· Pi24

· Raspberry Pi OS (Debian 11 (codename bullseye ))

· TCP/IP connection with Flightradar24, Stockholm, Sweden

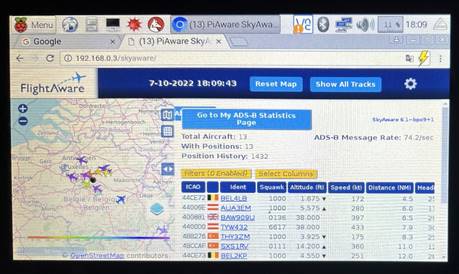

4. FlightAware

· Raspberry pi 3 en Internet via switch

· RTL-SDR 1090 Mhz dongle (computer based radio scanner) en 1090 Mhz filter

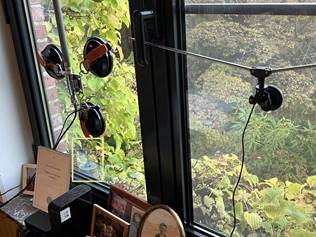

· Grote antenne

· Piaware software van FlightAware

· Raspberry Pi OS (Debian 11 (codename bullseye ))

· TCP/IP connection with FlightAware, Houston, TX, USA

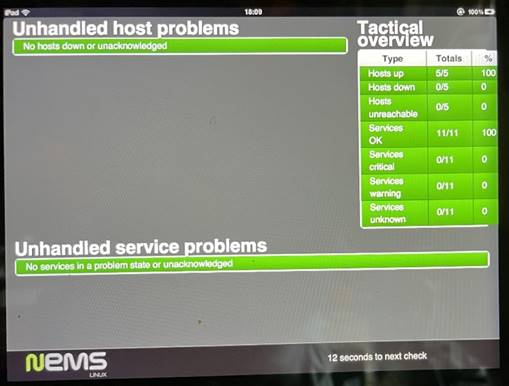

5. Nems

· Raspberry pi 4

· Internet switch

· Nems is de pi versie van Nagios Core

· Voornaamste taak is het bewaken van de 3 operationele pi systemen, door bij een incident in te grijpen,
een boodschap op een speciaal scherm te brengen (zie hierboven)
en een boodschap naar de beheerder te sturen

· Samengevat :

· Monitoring of network services (SMTP, POP3, HTTP, NNTP, PING, etc.)

· Monitoring of host resources (processor load, disk usage, etc.)

6. Gebruik van Vluchtgegevens

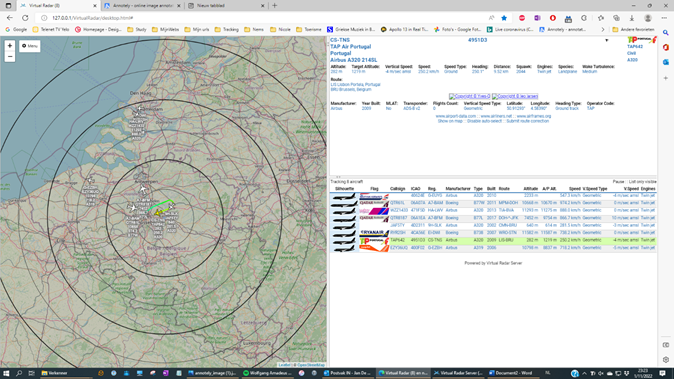

Virtual Radar (Windows met Raspberry pi nr 7 als server)

Meer informatie over ADS-B en verzamelen en versturen van vluchtgegevens : hier

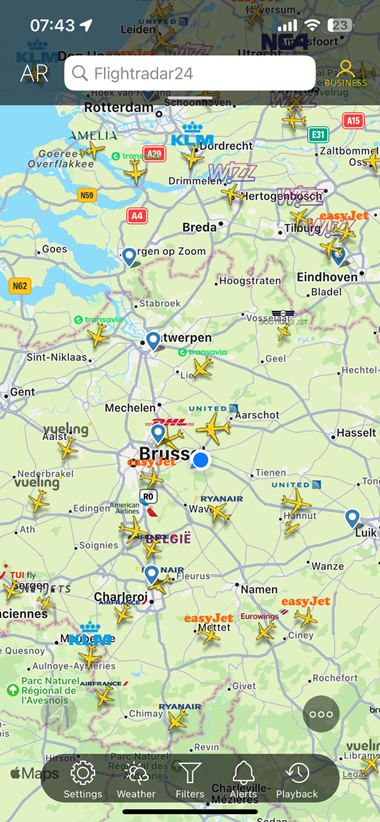

Flightradar24 (IOS iPhone)
